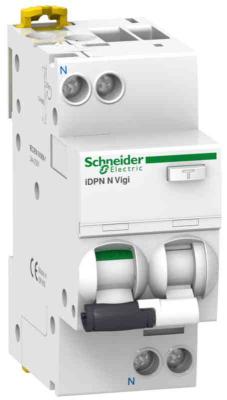

Schneider Personskyddsautomater iDPN Vigi
Det gick inte att ladda hämtningstillgänglighet
iDPN Vigi, en kombination av 1-poliga dvärgbrytare och jordfelsskydd med 2 modulers bredd (36 mm), är av elektromekanisk typ och fungerar utan yttre spänningsskällor. De finns i B- och C-kurva i AC- och A-klass samt i utförande Asi, dvs korttidsfördröjd med förhöjd stötströmstålighet och 6kA respektive 10kA brytförmåga. iDPN Vigi kan förses med hjälpfunktioner för indikering (hjälp-/signalkontakt) och fjärrutlösning (shunt/underspänningsutlösare), samma tillbehör som till iC60 används förutom OF och SD, där ska A9A26924 (OF) och A9A26927 (SD) användas. Då apparaten har två anslutningar med 9 mm mellanrum finns speciella fasskenor för den här serien (21505,21507,21093). Anslutningar: tunnelanslutningar upp till 10 mm².
Artikelnr: 2164985
Lev. artikelnr: A9D31610
Ean artikelnr: 3606480471988
Typ: A9D31610
Serie: Acti 9
Antal poler (totalt): 2
Antal avsäkrade poler: 1
Märkström: 10 A
Nominell felström: 0.03 A
Nominell kortslutningsbrytkapacitet IEC 60947-2: 6 kA
Utlösningskarakteristik: C
Läckströmstyp: AC
Märkspänning: 230 V
Frekvens: 50 Hz
Spänningstyp: AC
Bredd i antal modulmellanrum: 2
Strömbegränsningsklass: 3
Version med skydd mot felutlösning: Nej
Kapslingsklass (IP): IP20
Överspänningskategori: 3
Parallell omkoppling neutralledare: Ja
Föroreningsgrad: 3
Stötströmhållfasthet: 0.25 kA
Omgivningstemperatur under drift: 5-60 °C
Impulsskydd märkspänning Uimp: 4 kV
Nominell isolationsspänning: 400 V
Med förreglingsfunktion: Nej
Avbrytskarakteristik: Övrigt
Anslutningsbar ledararea entrådigt: 1-16 mm²
Anslutningsbar ledararea mångtrådig: 1-10 mm²
Infälld montering: Nej
Inbyggnadsdjup: 44 mm
REACH - Innehåller kandidatämnen: Bly
REACH Datum: 2022-07-20
REACH Informationsplikt: Yes
